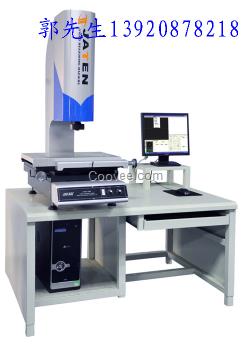

增強型影像儀用途
適用于以二坐標測量為目的的一切應用領域，機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機（電腦）、液晶電視(LCD)、印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表、儀器儀表等。
測量的產品也涉及多個行業，LCD、FPC、PCB、線路板、螺絲、彈簧、鐘表、手表、儀表、接插件（連接器、接線端子）、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、五金件、沖壓件、篩網、試驗篩、水泥篩、網板（鋼網、SMT模板）等。
增強型影像儀特點
儀器具有多種數據處理、顯示、輸入、輸出功能，特別是工件擺正功能非常實用；儀器備有RS-232接口，
與電腦連接后，采用專門的測量軟件可對測繪圖形進行處理；測量數據及圖形、AutoCAD制成報表可直接轉換到Word、Excel。
增強型影像儀規格參數
增強型影像儀儀器型號 TF-1510F TF-2010F TF-2515F TF-3020F TF-4030F
工作臺 金屬臺尺寸（mm） 354*228 404*228 450*280 500*330 606*466
玻璃臺尺寸（mm） 210*160 260*160 306*196 350*280 450*350
運動行程（mm） 150*100 200*100 250*150 300*200 400*300
儀器重量（kg） 100 110 120 140 240
外形尺寸（長）*（寬）*（高） 756*540*860 670*660*950 720*950*1020
測量瞄準系統
（標準配備）
攝影機：原裝美國TEO 1/2”彩色CCD攝影機
變焦鏡頭：NAVITAR變焦鏡頭
變焦物鏡倍率：0.7-4.5X 工作距離：92mm
電視總倍率：30-190X 物方視場：7-1.1mm
雙十字線發生器 數據解析度:0.001mm
Z軸升降:150mm X、Y坐標示值誤差≤（3+L/75）μm （L為被測長度單位：mm）
照明：表面光源與透射光源均用LED，亮度可調 電源：220V（AC），50HZ 30W
